Screw Rotary Visual Screening Machine with CCD Inspection

টার্নটেবল ভিজ্যুয়াল স্ক্রীনিং মেশিন একটি স্বয়ংক্রিয় পরিদর্শন ডিভাইস যা আকার, চেহারা এবং বিভিন্ন অংশে অন্যান্য ত্রুটি সনাক্ত করার জন্য ডিজাইন করা হয়েছে। খাওয়ানোর প্রক্রিয়া, যেমন একটি কম্পন প্লেট, স্বয়ংক্রিয়ভাবে অংশগুলি কাচের টার্নটেবলে পরিবহন করে, যেখানে ভিজ্যুয়াল পরিদর্শন স্টেশন চিত্রগুলি প্রক্রিয়া করে। মোশন কন্ট্রোলার নিশ্চিত করে যে কাচের টার্নটেবল একটি ধ্রুবক গতিতে ঘোরে, উপাদান অবস্থানের উপর এনকোডার প্রতিক্রিয়া প্রদান করে এবং একাধিক স্টেশনে সিসিডি ক্যামেরা এবং ব্লোয়িং ডিভাইস নিয়ন্ত্রণ করতে হার্ডওয়্যার অবস্থানের তুলনা করে। এটি সম্পূর্ণরূপে স্বয়ংক্রিয় পরিদর্শন এবং চেহারা, আকার এবং অন্যান্য দিকগুলির স্ক্রীনিং সক্ষম করে। টার্নটেবল ভিজ্যুয়াল স্ক্রীনিং মেশিনটি ব্যাপকভাবে 3C ইলেকট্রনিক্স, লিথিয়াম ব্যাটারি, ইলেকট্রনিক উপাদান, সেমিকন্ডাক্টর, হার্ডওয়্যার এবং অন্যান্য শিল্প উত্পাদন খাতে প্রয়োগ করা হয়।

মোশন কন্ট্রোলারের পরিচিতি

এটি লিনিয়ার ইন্টারপোলেশন এবং বৃত্তাকার ইন্টারপোলেশনের মতো জটিল গতি নিয়ন্ত্রণ ফাংশন সম্পাদন করতে পারে। এটি ক্রমাগত ট্র্যাজেক্টরি প্রসেসিং পরিচালনা করে এবং IO হাই-স্পিড ল্যাচ ইনপুট সমর্থন করে। উপরন্তু, এটি সুনির্দিষ্ট আউটপুট এবং অবস্থান সিঙ্ক্রোনাইজেশন আউটপুট (PSO) অফার করে। এটি 2-8টি ভিজ্যুয়াল পরিদর্শন স্টেশন সহ টার্নটেবল ভিজ্যুয়াল স্ক্রীনিং সরঞ্জামের জন্য আদর্শ করে তোলে।

 টার্নটেবল ভিজ্যুয়াল স্ক্রীনিং মেশিনে কন্ট্রোলার অ্যাপ্লিকেশনের সুবিধা

1. এটি রিয়েল-টাইমে টার্নটেবল নিয়ন্ত্রণ করতে পারে এবং এনকোডারের প্রতিক্রিয়া অবস্থান রেকর্ড করতে পারে;
2. উচ্চ-গতির ইনপুট পোর্টটি সেন্সরের সাথে সংযোগ করে, অংশগুলির অবস্থানগুলি সেন্সিং এবং রেকর্ড করে৷
3. PSO হার্ডওয়্যার আউটপুট ভিজ্যুয়াল ফ্লাইং, সনাক্তকরণ এবং পরিমাপের জন্য 2-8 ক্যামেরার সাথে সংযোগ করে।
4. PSO হার্ডওয়্যার আউটপুট ভিজ্যুয়াল পরিদর্শন ফলাফল স্ক্রীনিং এবং শ্রেণীবদ্ধ করার জন্য বিমানবন্দরের সাথে সংযোগ করে।

কাচের টার্নটেবল ভিজ্যুয়াল স্ক্রীনিং মেশিনের নীতি

1. কাজের নীতি

প্রথমত, কম্পন প্লেট অংশগুলিকে উচ্চ-স্বচ্ছতা কাচের টার্নটেবলে পরিবহন করে। তারপর, সেন্সর আগত অংশগুলি সনাক্ত করে এবং নিয়ামক উচ্চ-গতির ল্যাচ ইনপুট পোর্ট ব্যবহার করে তাদের অবস্থান রেকর্ড করে।

যখন টার্নটেবলটি ভিজ্যুয়াল পরিদর্শন স্টেশনে পৌঁছায়, তখন নিয়ামক উচ্চ-গতির আউটপুট পোর্টের মাধ্যমে ছবি তোলার জন্য ক্যামেরাটিকে ট্রিগার করে।

তারপর ইমেজ প্রসেসিং ক্রিয়াকলাপ সঞ্চালন করে, এবং অবশেষে স্বয়ংক্রিয়ভাবে সনাক্ত করে এবং পূর্বনির্ধারিত পরিদর্শন মান অনুযায়ী স্ক্রিন করে,

এবং ত্রুটিপূর্ণ পণ্য প্রত্যাখ্যান.

2. মোশন কন্ট্রোল সিস্টেম নীতি

প্রথাগত PLC+টাচ স্ক্রিন সমাধানের তুলনায়, মোশন কন্ট্রোলার-ভিত্তিক সিস্টেমটি আরও ভাল ইন্টিগ্রেশন, দ্রুত প্রতিক্রিয়া এবং উচ্চতর দক্ষতা প্রদান করে।

যখন কাচের টার্নটেবল দ্রুত সরে যায়, তখন হার্ডওয়্যারটি ভিজ্যুয়াল শুটিংয়ের জন্য ক্যামেরাটিকে ট্রিগার করে। এটি ইমেজ প্রক্রিয়া করে এবং রিয়েল-টাইমে স্ক্রীনিং ফলাফল আউটপুট করে, যা পরিদর্শনের গতিকে ব্যাপকভাবে উন্নত করে।

3. ভিজ্যুয়াল সিস্টেমের নীতি

ক্যামেরার রেসপন্স টাইম, এক্সপোজার, পিক্সেল এবং লাইট সোর্স কন্ট্রোল অবশ্যই টার্নটেবল গতির প্রয়োজনীয়তা পূরণ করবে। এটি নিশ্চিত করে যে ভিজ্যুয়াল শুটিং, পরিমাপ এবং পরিদর্শন বিভিন্ন অংশের চলাচলের গতির সাথে মেলে।

টার্নটেবল ভিজ্যুয়াল স্ক্রীনিং সরঞ্জামে গতি নিয়ামক এবং দৃষ্টির প্রয়োগ

1. সিস্টেম কর্ম প্রবাহ

• পরিদর্শকরা পরীক্ষা করা পণ্য লোড

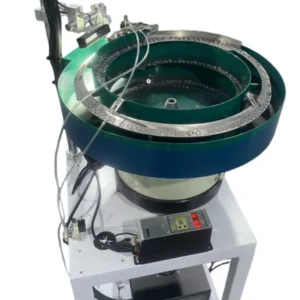

উপাদান ধরনের উপর ভিত্তি করে কম্পন প্লেট নির্বাচন করুন. কম্পন প্লেট অংশগুলিকে উচ্চ-স্বচ্ছতা কাচের টার্নটেবলে পরিবহন করে। টার্নটেবল তারপর একটি ধ্রুবক সেট গতিতে ঘোরে।

• সেন্সিং উপকরণ এবং রেকর্ডিং অবস্থান

যখন সেন্সর উপাদানটি অনুভব করে, লেজার সেন্সরের উপর ভিত্তি করে উচ্চ-গতির ল্যাচ পোর্ট উপাদানটির বর্তমান অবস্থান রেকর্ড করে;

• ক্যামেরা ছবির শুটিং শুরু করে

সিস্টেম হাই-স্পিড ল্যাচ পোর্ট ব্যবহার করে প্রতিটি ক্যামেরার অবস্থান গণনা করে। মোশন কন্ট্রোলারের হার্ডওয়্যার পজিশন তুলনা আউটপুট তারপর ভিজ্যুয়াল ফ্লাইং শুটিংয়ের জন্য ক্যামেরাকে ট্রিগার করে।

•  ভিজ্যুয়াল সিস্টেম প্রক্রিয়াকরণ

ছবি তোলা উপাদানের চিত্রগুলিতে চাক্ষুষ পরিদর্শন, পরিমাপ, স্বীকৃতি এবং অন্যান্য ফাংশন সম্পাদন করুন এবং গতি নিয়ন্ত্রককে ঠিক আছে বা এনজি সংকেত প্রেরণ করুন; বায়ু প্রবাহিত স্ক্রীনিং।

ভিজ্যুয়াল সিস্টেম মোশন কন্ট্রোলারে ফলাফল ফেরত দেয় এবং সেন্সর উপাদানটির অবস্থান প্রদান করে। সিস্টেম এয়ার আউটলেট অবস্থান গণনা করে এবং ভাল এবং খারাপ পণ্য স্ক্রীন করার জন্য এয়ার আউটলেট নিয়ন্ত্রণ করতে মোশন কন্ট্রোলারের হার্ডওয়্যার অবস্থান তুলনা আউটপুট ব্যবহার করে।

2. সমাধান সুবিধা

• উচ্চ সামঞ্জস্য সহ স্থিতিশীল পরীক্ষার ফলাফল;
• স্বয়ংক্রিয়ভাবে স্ক্রীন এবং ত্রুটিযুক্ত পণ্য শ্রেণীবদ্ধ করুন এবং পণ্যের গুণমান উন্নত করতে তাদের অপসারণ করুন;
• স্ট্যাটিক শুটিংয়ের সাথে তুলনা করে, ভিজ্যুয়াল ফ্লাইং শুটিং মেশিন সিটি কমিয়ে দেয় এবং দক্ষতা উন্নত করে;
• একটি মেশিন পরিচালনাকারী একজন ব্যক্তি 2-6টি ম্যানুয়াল অপারেশন প্রতিস্থাপন করতে পারে এবং উত্পাদন ক্ষমতা উন্নত করতে পারে;
• এটি নির্ভরযোগ্য এবং কার্যকর তা নিশ্চিত করতে প্রতিটি উত্পাদন পরিদর্শন প্রক্রিয়া পর্যবেক্ষণ করুন।
• প্রথাগত PLC+টাচ স্ক্রিন সলিউশনের সাথে তুলনা করে, এতে উচ্চতর ইন্টিগ্রেশন, ভালো খরচের কর্মক্ষমতা, দ্রুত প্রতিক্রিয়া এবং উচ্চতর দক্ষতা রয়েছে।
